山东潍柴配件活塞销的功用

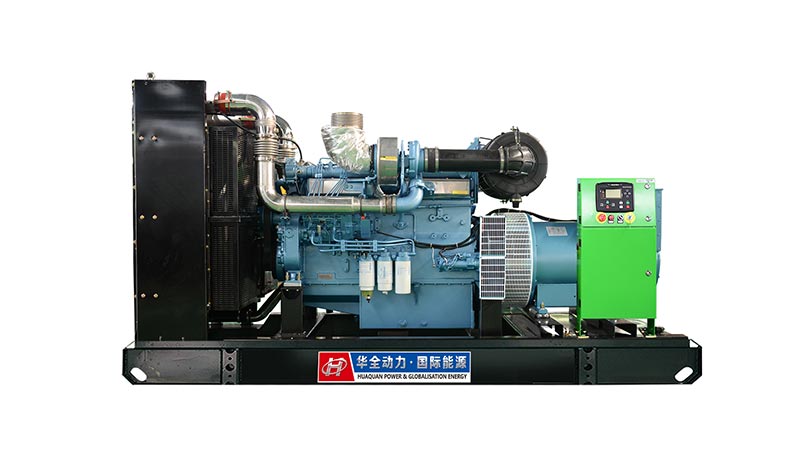

潍柴400kw博杜安发电机组图
1.柴油发电机组活塞销的功用
活塞销的主要功用是连接活塞和连杆,并把活塞顶部所承受的燃气压力和活塞组往复运动的惯性力传递给连杆。
2.工作刹牛和使用材料
柴油机在运转过程中,活塞销承受着很大的周期性冲击载荷,并且润滑条件极差,活塞销与连杆衬套、销座之间只能在较小的范围内摆动,无法形成充分的油膜。因此,要求制造活塞销的材料必须具有很高的强度和刚度,并且还要具备耐磨的特性。目前,活塞销一般选用低碳钢或低碳合金钢制造成空心短圆管形状,外表面经渗碳淬火并进行精磨抛光,以提高其硬度和光洁度。柴油发电机内孔为圆柱形且内部要保持一定的韧性,以利于承受冲击载荷。
3.活塞4i与活塞44座和连杆小头衬套孔的配合形式
目前,活塞销与活塞销座和连杆,J佚衬套孔的配合形式有两种:一种是“半浮动式” 活塞销,另一种是“全浮动式”活塞销,即活塞销与销座孔为过渡(或间隙)配合,而与连杆,11佚衬套孔为间隙配合。日前,在高速柴油机中使用较多的是“全浮动式”活塞销,因为这种配合形式的活塞销会缓图也自转且能保证其沿圆周磨损的均匀性。
4. 135系3}I1柴油机活塞销
135系列柴油机的活塞销为等截面的空心圆柱销,采用20铬钢锻制,外表面渗碳淬硬,内表面和端面不经过渗碳。目前,135系列柴油机的活塞销有两种:一种外径为48mm,内径为24mm;另一种外径为50mm,内径为28mma 135G型柴油机采用的是前一种,AG和ZG型柴油机采用的是后一种。活塞销与活塞销座孔之间的配合为过渡配合,与连杆小头衬套孔之间的配合为间隙配合。这种配合形式属于全浮动式。
